CÁC VỊ TRÍ HÀN 1G, 2G, 3G, 4G, 5G, 6G,…
02/10/2023 10:36:00 Đăng bởi Đào Thúy Mơ (0) bình luận

Các vị trí hàn trong không gian

Hàn sấp (hàn bằng) là những mối hàn phân bố trên các mặt phẳng nằm trong góc 0-60

Hàn đứng ( hàn leo) là những mối hàn phân bố trên các mặt phẳng nằm trong góc 60-120 theo phương bất kỳ trừ phương song song với mặt phẳng nằm ngang

Hàn ngang là những mối hàn được phân bố trên các mặt phẳng trong góc 60-120, phương mối hàn song song với mặt phẳng nằm ngang

Hàn trần là những mối hàn được phân bố trên các mặt phẳng nằm trong góc từ 120-180. Thường khi hàn người thợ phải ngửa mặt về phía hồ quang.

Vị trí của các mối hàn kết cấu

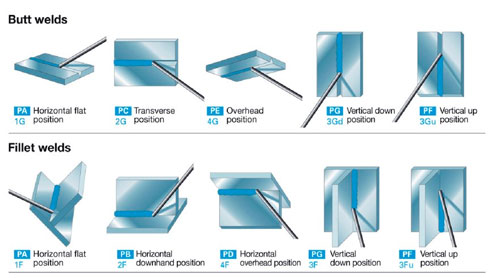

Bạn có thể tham khảo bức ảnh dưới đây thể hiện các vị trí mối hàn theo từng kỹ thuật hàn. Qua đó, bạn cũng có thể xác định được nên lựa chọn kỹ thuật hàn leo cho từng yêu cầu của mối hàn.

  • 1 - Vị trí hàn bằng
  • 2 - Vị trí sẽ hàn ngang
  • 3 - Vị trí  hàn đứng
  • 4 - Vị trí sẽ hàn trần

Vị trí các mối hàn theo hàn kết cấu

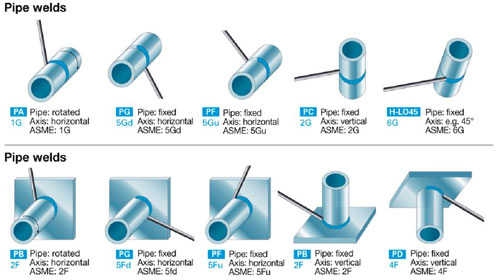

Đối với hàn ống, vị trí và kỹ thuật hàn sẽ được thực hiện như sau.

Lưu ý, mỗi chữ số sẽ thể hiện cho vị trí hàn. Bạn nên tham khảo để lựa chọn kỹ thuật hàn phù hợp khi thực hiện hàn ống.

  • 1 - Vị trí nằm ngang, thợ hàn sẽ cần hàn ở vị trí hàn bằng khi ống quay.
  • 2 - Vị trí hàn gá đứng, thợ hàn sẽ hàn ở vị trí hàn ngang.
  • 5 - Vị trí của ống là nằm ngang cố định, thợ hàn sẽ cần hàn trần, hàn bằng, hàn ngang.
  • 6 - Đối với ống hàn ở vị trí 45o, thợ hàn sẽ cần hàn ở vị trí hàn bằng, hàn ngang, hàn trần, hàn đứng.

Vị trí các mối hàn trong hàn ống
